深度学习的学习笔记04

本次的主题是ResNet+ResNeXt

视频来源:bilibilibilibili

论文阅读与视频学习

Deep Residual Learning for Image Recognition,CVPR2016

神经网络的深度非常重要,很多模型都已经达到了很深的深度。但是过深的神经网络会带来

  1. 梯度消失,梯度爆炸的问题。可以通过归一化神经化与中间归一化层来解决。
  2. 退化问题:随着网络深度的增加,准确度变得饱和,然后迅速退化。这种过拟合不是由过拟合引起的,添加更多的层会导致更高的训练误差。

为了解决退化的问题,引入了残差学习框架。

残差神经网络的特点:

  1. 即使当网络很深时,也可以很容易的被优化。(普通的网络会在深度增加时,训练误差也会增加)
  2. 残差神经网络可以很轻松的从深度增加中得到准确率,从而效果比浅层的更好。

准备工作:

  1. 残差表示:VLAD 是一种由残差向量相对于字典进行编码的表示,而 Fisher Vector 可以表述为 VLAD 的概率版本。已经被证明比编码原始向量更有效。此外,使用预处理也可以更好的简化优化。
  2. Shortcut 连接:一个 inception 层由一个 shortcut 与一些更深的网络层构成。在训练时,即使当网络层的输出接近于 0,下一个 inception 层依然可以通过 shortcut 的值进行学习。虽然这种方式可以训练极深的网络,但是准确率不会无限提高,比如超过 100 层后。

深度残差学习

残差学习

假设 H(x)H(x) 为希望通过几层神经网络来拟合的函数,x 为输入。同时,多个非线性层可以渐近地逼近复杂的函数。

如果 H(x)H(x) 与输入的 xx 的维度相同,那么可以让神经网络层逼近残差函数 H(x)xH(x)-x。令 F(x)=H(x)xF(x)=H(x)-x,即:让神经网络逼近 F(x)F(x)。此时,H(x)H(x) 可以表示为 F(x)+xF(x)+x,即:经过神经网络的结果加上输入的值。虽然这两种形式在理论上都可以逼近所需的函数,但是学习的难易程度可能不同。

退化问题指的是随着网络层数增加,模型的训练误差不降反升,而理论上如果新增的层可以构造成恒等映射,更深的模型的训练误差不应大于较浅模型的训练误差,但求解器在通过多个非线性层逼近恒等映射时可能会遇到困难,因此通过残差学习的重新表述可以有助于处理这种问题。

Shortcut 的种类

  1. 使用零填充捷径来增加维度
  2. 使用投影捷径来增加维度
  3. 所有的捷径都是投影捷径

区别:

  • 效果:3 > 2 > 1
  • 内存使用:3 > 2 > 1

使用捷径有助于训练,3种类型的捷径的区别不大,并且都会比不使用捷径的效果好。

恒等捷径是指直接将输入传递到输出,而不进行任何变换或参数调整。在上面的三种捷径的种类中,配置 1 和配置 2 中的一部分,用于那些不需要增加维度的连接。

网络结构

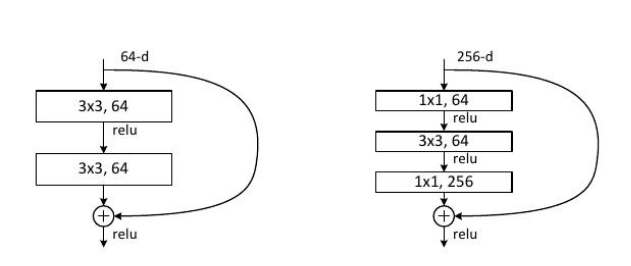

左侧的为 18 层,34 层,50 层的网络使用的结构,为了减少参数,设计了右侧的结构。右侧的结构通过先降维后升维的方式,使得神经网络的参数减少,最终使得神经网络的训练时间控制在可以接受的时间范围内。

实验对比

通过 vgg19普通卷积网络, 残差神经网络 的对比,可以得出:

  1. 对于普通网络,越深的网络,训练误差越大
  2. 对于残差网络,越深的网络,精度越高
  3. 残差网络可以在参数量很少的情况下精度胜过 vgg19

以上总结:残差网络打赢了当时大部分网络,是更好的一种网络模型

后续使用了 1202 层的残差神经网络,来探究极限,发现出现了可能是过拟合的情况。’

ResNet视频学习

ResNet网络简介

普通网络中存在的问题

  • 梯度消失或梯度爆炸
  • 退化问题(degradation problem)

解决梯度问题的一般方式:

  • 对数据进行标准化处理
  • 权重初始化
  • batch normalization 处理

解决退化问题:

  • 残差结构

ResNet 的特点

  • 超深的网络结构(超 1000 层)
  • 提出 residual 模块
  • 使用 Batch Normalization 加速训练

BasicBlock

主分支的输出特征矩阵的高宽,通道要与输入特征矩阵的高宽,通道都保持一致。这两个要相加。

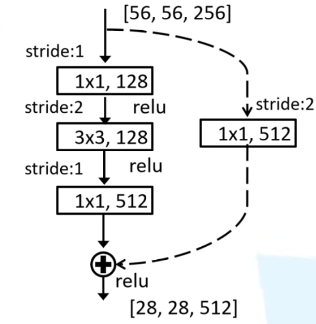

对于每个模块的第一层网络,由于该网络要将输入的尺寸改变(通过将 stride 设置为2 来使得高与宽变为原来的一半),所以 shortcut 处要对输入的数据也做相应的变换,这样才可以与主分支相加。

Bottleneck Block

  • 最上面的卷积层用于降维
  • 最下面的卷积层用于升维

这种结构的特点是,初始的结构,参数降低了约一半。

  • 原理与上文一致

Batch Normalization

  • 目的是使一批 batchfeature map 满足均值为 0,方差为 1 的分布规律。原因:虽然图像经过了预处理以后,可以满足某一个分布规律,但是经过卷积层以后,得出的 feature map 则不一定满足这个分布规律。

可以加速网络的收敛并且提升准确率。

使用 BN 时需要注意的问题

  1. 训练时要将 training 参数设置为 True,在验证时将 training 参数设置为 False。在 pytorch 中可以通过创建模型的 model.train()model.eval() 方法控制。
  2. batch size 尽可能设置大点,设置小后表现可能很糟糕,设置的越大求的均值和方差越接近整个训练集的均值与方差
  3. 建议将 bn 层放在卷积层和激活层之间,肯卷积层不要使用偏置 bias(即使使用了,经过 bn 层以后也不会起效果)。

迁移学习简介

优点:

  • 可以快速训练出一个理想的结果
  • 当数据集较小时也可以训练出理想的效果
  • 使用别人预训练的模型参数时,也要注意别人的预处理的方式

常见的迁移学习的方式:

  1. 载入权重后训练所有参数
  2. 载入权重后只训练最后几层参数
  3. 载入权重后在原网络基础上再添加一层全连接层

Aggregated Residual Transformations for Deep Neural Networks, CVPR 2017

网络准确度的提升可以像 VGG 一样,通过堆叠相同的模块来实现,也可以像 Inception 一样,通过拆分,转换,合并的方式来实现。这个网络通过结合这两种方法来实现了更进一步的准确度的提升。这种方式实现了在保持(或降低)复杂度的同时提高准确度。

ResNeXt 的核心是使用分组卷积来构建一个网络层。通过使用分组卷积来结合 Inception 的拆分,转换,合并的网络构建思想,然后再通过堆叠相同的模块来结合 VGG 的思想。

论文中定义了一个名词 cardinality,描述分组卷积中,组数的数量。实验中证明了,增加 cardinality 会比增加网络的深度与广度对准确度更有效果,尤其是出现退化问题的时候。而 cardinality 是一个具体的,可以测量的量。

改进过程:

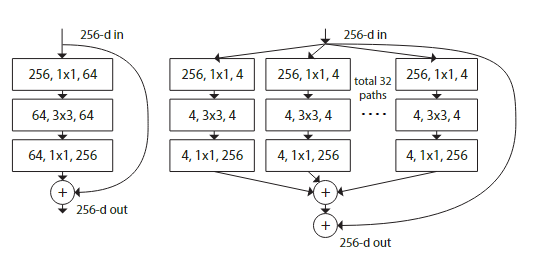

左侧是 ResNet 的模块,而右侧是最初的 ResNeXt 的模块。这两者有着几乎相同的计算量。

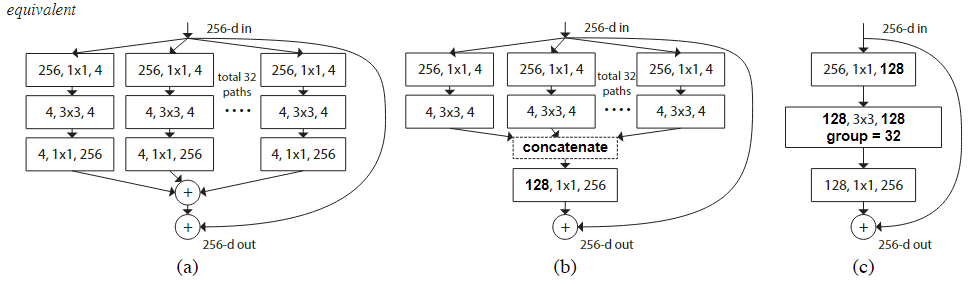

而为了简化左侧模块的计算量,可以在数学上做一个等价变形:

  • 32 组的 4, 1*1, 256 的卷积后连接可以转换为先对中间层的结果进行拼接后再使用一个 128, 1*1, 256 的卷积。
  • 32 组的 256, 1*1, 4 可以等价成一个 256, 1*1, 128,而 32 组的 4, 3*3, 4 可以等价成一个 128, 3*3, 128, group=32

这种等价变换的关键在于分组卷积的特性,它允许将一个大的卷积操作分解成多个小的、独立的卷积操作,每个操作只在自己的通道组内进行。这样,可以在不改变模型计算复杂度的情况下,增加模型的 cardinality,从而提高模型的表示能力。这种特点只有当网络块具有足够的深度时才可以体现出来:此时,分组卷积才可以形成多个独立的,并行的变换路径,从而增加模型的复杂性与多样性。

分组大小选择 32 的原因:

  • 模型有足够的复杂性来捕捉数据中的模式
  • 当大于 32 时,对于模型的准确度提升不大,但是训练花费的时间却大幅增加

课后作业

代码作业

以下分别是LeNet网络与ResNet网络的模型

LeNet网络

# 使用类似于LeNet 的网络来分类猫与狗
# 输入: 3 * 256 * 256
class LeNet(nn.Module):
    def __init__(self):
        super(LeNet, self).__init__()
        # 3 * 256 * 256
        self.conv1 = nn.Conv2d(in_channels=3, out_channels=24, kernel_size=3, bias=False)
        # 16 * 254 * 254
        self.batch1 = nn.BatchNorm2d(24)
        self.pool1 = nn.MaxPool2d(kernel_size=2)
        # 16 * 127 * 127

        self.conv2 = nn.Conv2d(in_channels=24, out_channels=32, kernel_size=3, bias=False)
        # 24 * 125 * 125
        self.batch2 = nn.BatchNorm2d(32)
        self.pool2 = nn.MaxPool2d(kernel_size=2)
        # 24 * 62 * 62
        self.conv3 = nn.Conv2d(in_channels=32, out_channels=32, kernel_size=3, bias=False)
        # 24 * 60 * 60
        self.batch3 = nn.BatchNorm2d(32)
        self.pool3 = nn.MaxPool2d(kernel_size=2)
        # 24 * 30 * 30
        self.fc1 = nn.Linear(32 * 30 * 30, 72)
        self.fc2 = nn.Linear(72, 36)
        self.fc3 = nn.Linear(36, 2)


    def forward(self, x):

        x = self.conv1(x)
        x = self.batch1(x)
        x = F.relu(x)
        x = self.pool1(x)

        x = self.conv2(x)
        x = self.batch2(x)
        x = F.relu(x)
        x = self.pool2(x)

        x = self.conv3(x)
        x = self.batch3(x)
        x = F.relu(x)
        x = self.pool3(x)

        x = x.view(x.size(0), -1)
        x = F.relu(self.fc1(x))
        x = F.relu(self.fc2(x))
        x = F.softmax(self.fc3(x), dim=1)
        return x

ResNet网络

class BasicNetBlock(nn.Module):
    expansion = 4

    def __init__(self, in_channel, out_channel, stride):
        super(BasicNetBlock, self).__init__()

        self.stride = stride
        self.conv1 = nn.Conv2d(in_channels=in_channel, out_channels=out_channel, kernel_size=1, bias=False)
        self.bn1 = nn.BatchNorm2d(out_channel)
        self.conv2 = nn.Conv2d(in_channels=out_channel, out_channels=out_channel, kernel_size=3, bias=False,stride=stride, padding=1)
        self.bn2 = nn.BatchNorm2d(out_channel)
        self.conv3 = nn.Conv2d(in_channels=out_channel, out_channels=out_channel * self.expansion, bias=False, kernel_size=1)
        self.bn3 = nn.BatchNorm2d(out_channel * self.expansion)

        if stride != 1 or in_channel != out_channel * self.expansion:
            self.shortcut = nn.Sequential(
                nn.Conv2d(in_channels=in_channel, out_channels=out_channel * self.expansion, kernel_size=1, stride=stride, bias=False),
                nn.BatchNorm2d(out_channel * self.expansion)
            )
        else:
            self.shortcut = nn.Identity()


    def forward(self, x):
        out = self.conv1(x)
        out = self.bn1(out)
        out = F.relu(out)

        out = self.conv2(out)
        out = self.bn2(out)
        out = F.relu(out)

        out = self.conv3(out)
        out = self.bn3(out)

        out += self.shortcut(x)

        out = F.relu(out)
        return out

# 输入大小:3*228*228
class ResNet(nn.Module):
    def __init__(self):
        super(ResNet, self).__init__()
        self.in_channel=16
        self.conv1 = nn.Conv2d(in_channels=3, out_channels=16, kernel_size=3, stride=1, bias=False)
        self.bn1 = nn.BatchNorm2d(16)

        self.layer1 = self._make_layer(BasicNetBlock, 16, 3, 1)
        self.layer2 = self._make_layer(BasicNetBlock, 32, 3, 2)
        self.layer3 = self._make_layer(BasicNetBlock, 32, 3, 2)
        self.fc1 = nn.Linear(in_features=32 * BasicNetBlock.expansion *14 *14, out_features=2)

    def forward(self, x):
        # 3*228*228
        x = F.relu(self.bn1(self.conv1(x)))
        # 16*226*226
        x = self.layer1(x)
        # 4*16*226*226
        x = self.layer2(x)
        # 4*32*113*113
        x = self.layer3(x)
        # 4*32*56*56
        x = F.max_pool2d(x, 4)
        # 4*32*14*14
        x = x.view(x.size(0), -1)
        x = self.fc1(x)
        return x

    def _make_layer(self, block, out_channel, blockNumber, stride):
        layers = []
        layers.append(block(self.in_channel, out_channel, stride))
        self.in_channel = out_channel * block.expansion
        for stride in range(blockNumber - 1):
            layers.append(block(self.in_channel, out_channel, 1))

        return nn.Sequential(*layers)

电脑的显存就只有6g,没法搭建太大的网络。经过比赛方给出的训练集,经过20轮的训练,最终成绩分别是81.9584.45

项目地址:https://github.com/ghost-him/study/tree/main/catvsdog

思考题

Residual learning 的基本原理?

在传统的深度神经网络中,通常是将一层的输出直接作为下一层的输入。而在残差神经网络中,每一层的输出是由该层的输入与该层学习到的残差的和。可以通过y=F(x,{Wi})+xy=F(x,\{W_{i}\})+x表示。xx为输入,F(x,{Wi})F(x,\{W_{i}\})为学习的残差映射,{Wi}\{W_{i}\}为学习参数,yy为输出。特点是由多个残差块组成,而一个残差块包含2个或3个卷积层,还有一个跳跃连接。

Batch Normalization 的原理,思考 BN、LN、IN 的主要区别。

BN层是用于手动将每一层的输出进行归一化处理,将输出调整为均值为0,标准差为1的正太分布。

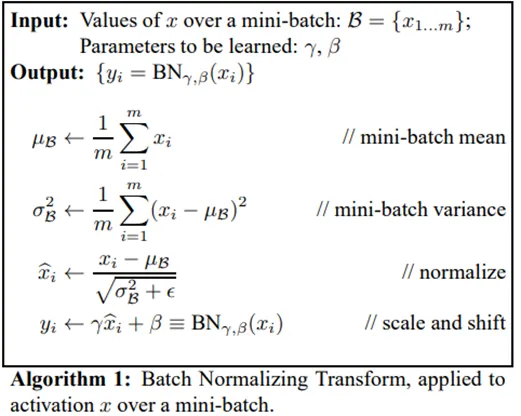

BN的具体步骤如下:

  1. 计算均值
  2. 计算方差
  3. 归一化
  4. 缩放与平移(这里设置了两个可以学习的参数:γ\gammaβ\beta,作用分别是控制缩放与平移)

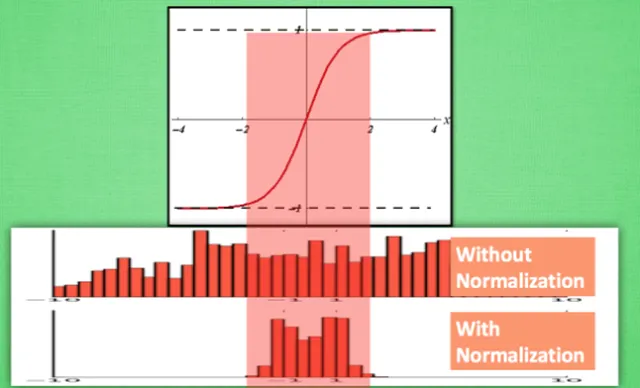

可以从以下图看到,使用BN层以后,可以减少大量的浪费的数据(以sigmoid函数为例)

  • BN是在一个批次的数据上进行归一化,它计算每个特征维度在所有样本上的均值和方差。通常用于卷积神经网络的中间层。
  • LN是在每个样本上进行归一化,即对每个样本的所有特征维度计算均值和方差。适用于循环神经网络和Transformer模型。
  • IN是在每个样本的每个特征维度上进行归一化,即对每个样本的每个特征计算均值和方差。主要用于风格迁移等图像处理任务。

BN与IN:如果对一个图像进行归一化处理,则BN会计算整个批次中所有图像的红色通道的均值和方差,然后使用这些统计量来归一化批次中所有图像的红色通道的像素值。而IN则是分别计算每个颜色通道的均值和方差,然后使用这些统计量来归一化该通道的所有像素值。

为什么分组卷积可以提升准确率?既然分组卷积可以提升准确率,同时还能降低计算量,分组数量尽量多不行吗?

分组卷积允许每个组专注于不同的特征子空间,这种操作可以使模型更好的捕捉到多样化的特征信息。可以在不改变模型的计算复杂度的情况下,显著提升模型的表现。

分组数量过多时,对准确率的提升几乎没有作用,同时还会大幅度增加模型的训练时间,因此不可以过多。比如:当在32组的基础上再增加32组,准确率可能只会提升0.1%,但是训练花费的时候却可能增加50%。

附加题

Res2Net

模型改进

Res2Net改进了ResNet的残差块的结构,从而实现了多尺度卷积。

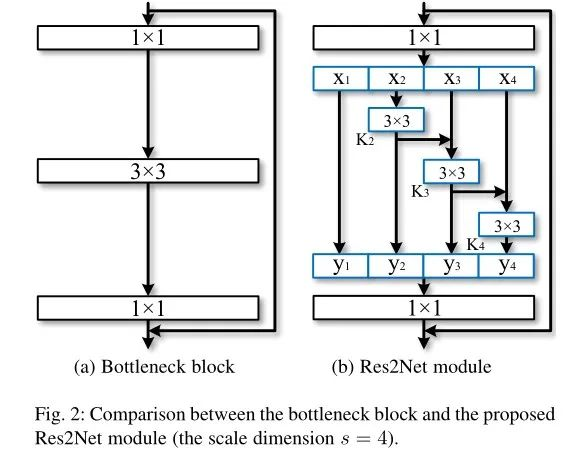

上图将一个输入的数据分成了 4 份(在实际的操作过程中也可以将其分成多份)。以 x2x_{2} 为数据为例:该数据经历了 1 个 3*3y2),一个 2 份 3*3y3),一个 3 份 3*3y4),其特征表示一定会比左侧只有一个 3*3 的卷积好。

这种结构的设计实现了多尺度的卷积:小的感受野可能会看到更多的物体的细节,对于检测小目标有很大的好处;而大的感受野可以感受物体的整体结构,方便网络定位物体的位置,细节与位置的结合可以更好的得到具有清晰边界的物体信息。

比较 multi-head 和 分组卷积 的区别与联系

联系:它们都是将一个整体拆分成了多个独立的子空间,然后在子空间中独立的计算,最后再拼接起来,并进行线性变换。它们都可以通过减少计算量来提高效率。

区别:multi-head主要用于NLP领域的自注意力机制(self-attention)中,而分组卷积主要用于CNN中。
